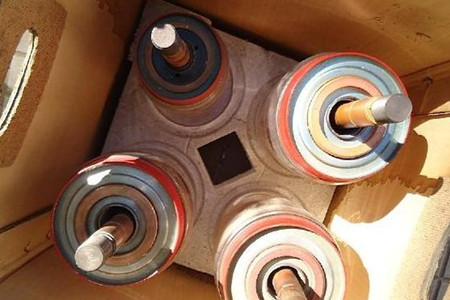

在近幾年，相信大家都可以發(fā)現(xiàn)真空開關(guān)管的質(zhì)量有了明顯的提高，這得益于制造技術(shù)的發(fā)展，從而使得生產(chǎn)廠家可以采用新工藝、新材料，甚至走技術(shù)創(chuàng)新之路?？梢哉f，近幾年國內(nèi)制造技術(shù)取得了巨大的進(jìn)步。

　　真空開關(guān)管技術(shù)的進(jìn)步主要體現(xiàn)在其使用了大型真空爐、一次封排工藝、低碳量不銹鋼制造波紋管以及銅一陶瓷封接來取代可伐一陶瓷封接技術(shù)。

　　其中一次封排工藝的投入使用，大大的提高了產(chǎn)品的真空度，從而讓產(chǎn)品可以有效激活吸氣劑，可以將內(nèi)部的空氣排除的氣更加徹底，這不僅有助于產(chǎn)品長期保持真空度，而且也有利于通過使用儲(chǔ)存檢漏法來檢測產(chǎn)品的慢漏的現(xiàn)象。

　　一次封排工藝的使用不僅僅簡化了產(chǎn)品的結(jié)構(gòu)，讓產(chǎn)品結(jié)構(gòu)更加緊湊，而且還減少了真空密封焊縫，從而加強(qiáng)了密封的性能。

　　一次封排工藝還在很大程度上有效的排除了人為因素對產(chǎn)品加工所產(chǎn)生的影響，從而讓產(chǎn)品的質(zhì)量得到保障?？梢哉f一次封排工藝的出現(xiàn)，不僅提高了產(chǎn)品生產(chǎn)的質(zhì)量，而且還大幅度的提高了生產(chǎn)的效率，甚至降低了生產(chǎn)的成本。

　　同時(shí)，因?yàn)椴讳P鋼波紋管的使用，也提高了產(chǎn)品的密封性，減少了漏氣的發(fā)生。在以前，波紋管的材質(zhì)使用的是1CR18NI9TI牌號的不銹鋼，而現(xiàn)在很多生產(chǎn)廠家使用的是牌號為0CR18NI9(或304L)的不銹鋼。

　　1CR18NI9TI不銹鋼材料中的含碳量較高，可以達(dá)到0.1%左右。這些碳在常溫條件下，一般固溶在奧氏體中。當(dāng)其被加熱到550800℃的溫度條件下時(shí)，碳就會(huì)以鉻的碳化物的形式在晶界上析出。

　　晶界上鉻的碳化物能夠很容易的和酸發(fā)生反應(yīng)，從而使得其造成點(diǎn)腐蝕和晶間腐蝕。而鉻的碳化物析出溫度種也包括含產(chǎn)品的釬焊溫度，因此產(chǎn)品的釬焊就會(huì)造成1CR18NI9TI不銹鋼材料中鉻的碳化物被析出，這樣的真空管很容易發(fā)生漏氣。

　　而0C18NI9或304L不銹鋼材料當(dāng)中的含碳量低于0.03%，碳的含量接近于碳在奧氏體中的溶解度，這樣的材料在高溫加熱的時(shí)候，不會(huì)引起鉻的碳化物析出，從而有效的避免了晶間腐蝕和點(diǎn)腐蝕的發(fā)生，用這種材料生產(chǎn)的波紋管自然很少發(fā)生漏氣。

　　目前生產(chǎn)廠家所使用的波紋管制造工藝主要有兩種：

　　一種就是通過使用冷拔薄壁不銹鋼直接液壓來制作波紋管(又被稱為無縫波紋管);另外一種就是通過使用不銹薄板先用微弧焊接成薄壁管坯，然后再使用液壓來形成波紋管(又被稱為直焊波紋管)。

　　通過使用銅一陶瓷封接來取代可伐一陶瓷封接的技術(shù)可以很好的讓產(chǎn)品的慢性漏氣率降低?？煞ピ跓崽幚淼倪^程中，很容易出現(xiàn)晶粒變粗現(xiàn)象，在沖壓加工的時(shí)候也容易發(fā)生微小裂紋，焊料也會(huì)進(jìn)入到可伐的晶界中，滲入到晶界的焊料會(huì)導(dǎo)致晶界漲開，進(jìn)而引起慢性漏氣、

　　使用銅就不會(huì)出現(xiàn)慢性漏氣的現(xiàn)象，因?yàn)殂~一陶瓷封接的工藝可以杜絕慢性漏氣，因?yàn)榇蠓忍岣吡水a(chǎn)品使用壽命。

　　正是因?yàn)椴捎昧诵鹿に?、新材料，從而使得如今的真空開關(guān)管漏氣發(fā)生率下降，使用壽命大大提高，可以說這樣的進(jìn)步也是制造技術(shù)的巨大進(jìn)步。
